酒店弱電三網合一光纖到房間的全光網絡如何建設（俗稱無月租的酒店光網客房）

什么三網融合？酒店 三網合一光纖入戶的全光網絡如何建設？
一、什么是三網融合？
三網合一（即三網融合），IPTV電視，網絡，電話系統相互滲透、互相兼容、并逐步整合成為統一的信息通信網絡，其中互聯網是核心。只需要引入三個網絡中的一個，就能實現電視、互聯網、電話的功能，網絡資源將得到充分的利用。

所謂三網合一是提供一個理想的低成本FTTH或FTTB（寬帶、語音和電視）接入解決方案。在機房位置通過路由匯聚接入外網帶寬，IPPBX提供語音服務器功能，IPTV服務器拉流，然后分別上聯接入OLT，OLT通過分光器，與放置在用戶家里的家庭光網絡單元（ONU）相聯，即光纖入戶，酒店全光網絡，主要核心設備為光線路終端即OLT。

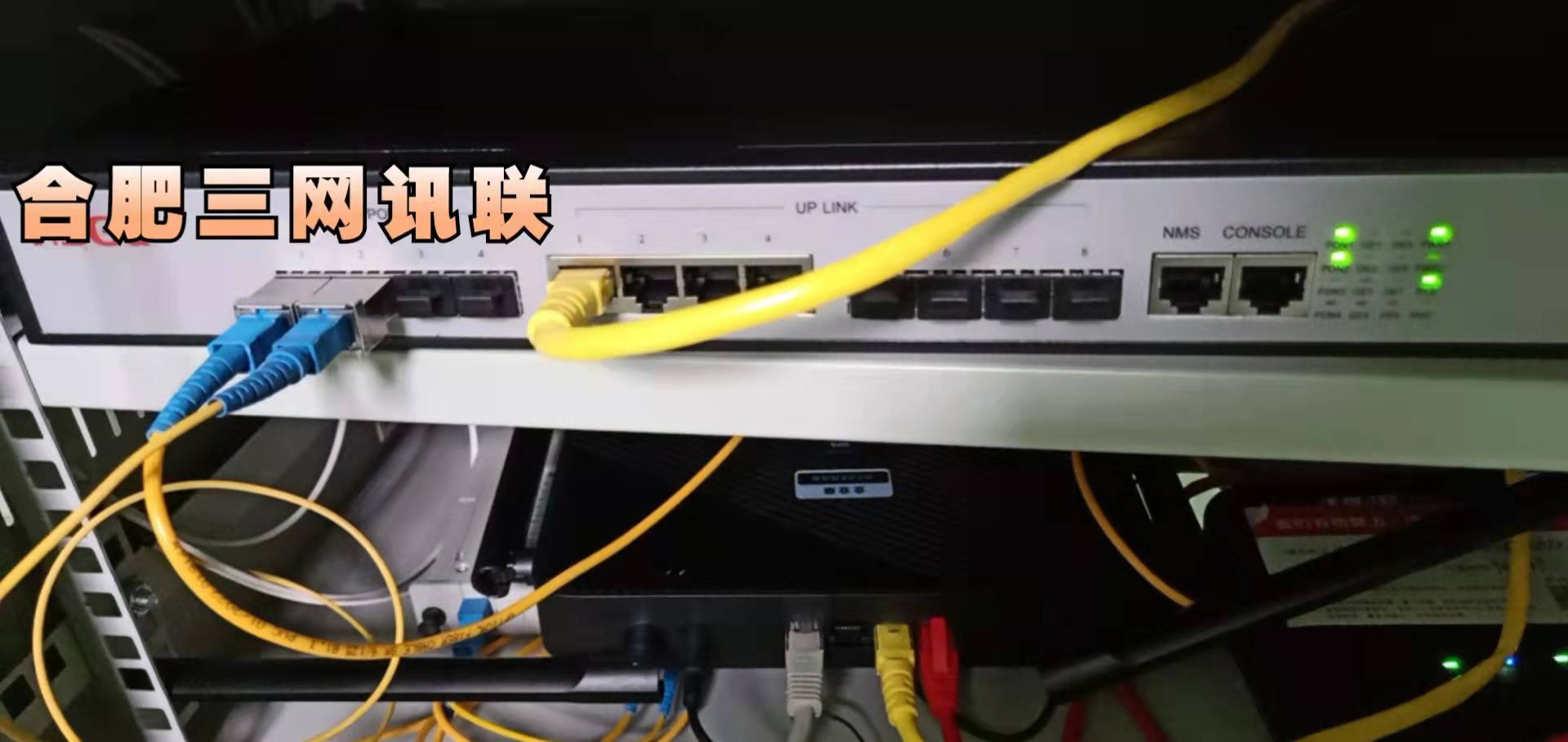

OLT主要提供多業務匯聚，電信號轉光信號作用。他可以發現和注冊O(shè)NU（俗稱光貓）。一般可以通過VLAN劃分支持多業務工作，具有QOS功能，流量限速等功能。
一個典型的酒店GPON/EPON系統由OLT、ONU、ODN組成。OLT放在酒店中心機房，ONU為客房用戶端設備。ODN是光配線網，主要由一個或數個分光器來連接OLT和ONU，它的功能是分發下行數據并集中上行數據。OLT一般有多個PON輸出口，根據發光等級的不同可分別接數量不同的終端。
三網合一最大的好處就是資源整合。

二、三網融合的常用術語與定義
在了解三網融合之前，我們有必要了解下一些常用的術語的定義，這些也是在建設三網融合時常用到的。
1、無源光網絡：由光纖、光分路器、光連接器等無源光器件組成的點對多點的網絡，簡稱PON。
2、無源光網絡系統：由光線路終端OLT、無源光網絡PON(或光分配網ODN)、光網路單元ONU 組成的信號傳輸系統，簡稱PON 系統。根據采用的信號傳輸格式可簡稱xPON，如APON、BPON、EPON 和GPON 等。
3、光分配網：是無源光網絡的另一種稱呼，由饋線光纜、光分路器、支線光纜組成的點對多點的光分配網絡，簡稱ODN。
4、饋線：光分配網中從光線路終端OLT 側緊靠S/R 接口外側到第一個分光器主光口入口連接器前的光纖鏈路。
5、支線：光分配網中從第一級光分路器的支路口到光網絡單元ONU 線路側R/S接口間的光纖鏈路。采用多級分光時，也包含除一級光分路器以外的其它光分路器。
6、冷接 子：一種通過機械方式快速實現裸光纖對接的光纖接續器件。
7、 光分路器：一種可以將一路光信號分成多路光信號以及完成相反過程的無源器件，簡稱OBD。
8、光分路盒（框）：專門為安裝光分路器設計制作的盒體或機框，內部包含光纖熔接盤和光纖活動連接器等配件，具有一定的防塵功能。盒式可分成落地安裝式或掛墻安裝式，機框式可安裝在標準19英寸機架上。
9、A86 接線盒/A86 面板：一種長和寬均為86mm 的通用墻式出線裝置，由接線盒和面板組成。
10、 綜合信息盒：安裝在最終用戶處，具有電話、數據、有線電視等網絡綜合接線功能的有源信息分配盒。
11、用戶光纜終端盒：提供光纜到達用戶做終結的光纖保護盒，通常裝有光接插件。
12、入戶光纜：引入到用戶建筑物內的光纜。
13、皮線光纜：是一種采用小彎曲半徑光纖，具有低煙無鹵阻燃特性外護套的非金屬光纜，適用于室內暗管、線槽、釘固等敷設方式。

三、FTTH網絡建設主要提供的業務
1、總體規劃
參考中國市場對寬帶接入網的發展要求，并結合當前GPON/EPON產品的特點及現網部署具體操作，建議采有FTTH建設模式，具備為最終用戶提供超高帶寬的能力，為最終用戶帶來IP網絡+有線電視+固定電話等功能豐富的業務模式和最好的業務體驗。
PON FTTH三網合一光纖入戶全光網整體網絡方案
2、FTTH網絡區域劃分
FTTH 網絡屬于接入網范疇，應與接入網規劃思路保持一致，通過區域劃分，以分區域?yàn)閱挝贿M(jìn)行規劃，一般以接入網服務區為一個規劃分區域。接入網服務區是由接入網的一個主干網服務所覆蓋的區域。一般以端局為服務區中心，可以有單局覆蓋的服務區，也可以有雙局覆蓋的服務區。在各接入網服務區FTTH網元和ODN網絡等內容的規劃完成之后，再在整個本地網范疇內進行綜合考慮，并進行網絡資源等內容的規劃、經濟評價等。
3、FTTH網絡提供的主要業務
FTTH系統可以作為一種綜合接入手段，提供高帶寬和QoS 保證能力，可以承載包括以太網/IP 業務、語音業務、視頻監控等多種業務，滿足Triple-play 的需要?？梢蕴峁┱Z(yǔ)音、數據、視頻、監控業務的接入和承載：

數據業務：FTTH可以提供30M以上的帶寬，能夠在相當長的時期內滿足基于以太網/IP的數據業務的需要，如互聯網接入、P2P、文件下載、網絡游戲等各種業務和應用。
語音業務：FTTH系統可以提供語音業務，包括采用VOIP的軟交換電話語（及各項增值業務）和采用64kbit/s電路仿真方式的傳統電話。從技術發展趨勢來看，軟交換方式將成為FTTH必須支持的實現方式。四、基于FTTH網絡規劃

1、OLT設備
OLT 設備一方面將承載各種業務的信號進行匯聚，按照一定的信號格式送入接入部分以便向終端用戶傳輸，另一方面將來自終端用戶的信號按照業務類型分別送入各業務網中。
OLT 設備應能靈活地對其所帶用戶的同類業務進行匯聚；對于所有以太網/IP 類業務，應支持通過不同的上聯端口區分，以及通過相同的上聯端口以不同的VLAN等方式區分。
OLT設置方式：OLT 集中設置在端局便于設備的集中管理，節約網絡上聯所需傳輸資源。光進銅退的實施，管道資源可以滿足未來大量光纜的敷設。光纜材料成本占管線造價的比例較小，隨著光器件成本的進一步下降，大芯數光纜的建設成本與小芯數光纜相差將會越來越不明顯。集中設置在端局可以大大減少接入點的投資。集中維護管理可以降低維護成本。本次建議采用集中設置端局模式。

2、ONU/ONT設備
ONU負責與OLT 之間的信息互通，并可通過內置或外掛用戶網絡接口設備的方式提供用戶接入。
ONU設備性能要求：ONU設備應符合相應的技術體制。ONU 可根據不同的應用場合配置不同的用戶接口。
ONU設置與供電：ONU應根據FTTH網絡的應用模式、業務需求進行設置：可選擇將ONU設置在大樓樓道或豎井內機柜、室外光交接箱等不同位置。ONU原則上采用本地供電方式，盡量不采用遠端供電方式。為保證斷電時語音業務的正常開展，可以根據需要提供ONU斷電保護：

3、ODN網絡規劃
a、ODN框架結構
無源光分配網絡（ODN）將OLT和ONU連接起來，提供了傳輸?shù)氖侄?；ODN包括OLT至ONT之間的所有光纜、無源器件和線路輔助設施。
ODN網絡以樹型結構為主，包括饋線段，配線段，入戶段3個段落，中間的光分支點為光分配點，光用戶接入點。ODN的饋線段從OLT局端延伸到各分配點，配線段從分配點延伸到各接入點，入戶段則從接入點處延伸到各個用戶，端接在用戶室內，或直接將入戶光纜連接到ONU上。
對于FTTH的應用，ODN網的配線光纜段可以是2~3級配線，有時可以是4 級配線；對于FTTB/C應用，光分配點可以兼作光用戶接入點，入戶光纜段可以缺省。
ODN 網絡涉及的無源光配線設施主要有：
1）局端配線設施：光配線架等。
2）光分配點設施：光配線架、光交接箱、光分線盒、光分路器、光分歧接頭盒等。
3）光用戶接入點設施：光分路器、光分線盒、光終端盒、光分歧接頭盒等。
4）用戶端接設施：用戶終端智能盒、光纖信息面板。
b、ODN光配線設施光配線架、光交接箱光配線架（ODF）是用于局端光通信設備與光纜的配線連接設備，也是用于室內光分配點饋線光纜與配線光纜、或配線光纜與配線光纜的配線連接設備。光交接箱一般用于室外的配線連接，對于大型樓宇，也可設置用于樓內配線的光交接箱。
室外光交接箱應盡量靠近永久性建筑物設置。
光分線盒、光終端盒
光分線盒、光終端盒是用于室內的配線連接設備，光分線盒可以提供光纖的熔接、端接、配線及分線功能，光終端盒則可提供除分線功能之外的其他功能。當用戶暫不開通光纖業務時，可使用具有光纖端接功能的光分線盒/終端盒，將配線光纜端接在盒內，待用戶申請業務時再將入戶光纜連接到用戶端。
光分歧接頭盒
光分歧接頭盒一般用于室外的配線連接（直熔方式的固定連接）。一般來說，每個分歧接頭盒可以提供2~8根光纜的保護性連接、光纖分配。
用戶終端智能盒、光纖信息面板
用戶終端智能盒主要提供ONU 及用戶附屬終端的安裝、供電、入戶線光纜成端及光/電纜儲存和保護的功能。光纖信息面板為入戶光纜提供保護端接功能，但光纖接頭容易因外界因素受損。
家用ONU 盡量安裝在用戶終端智能盒內，入戶光纜直接終端在盒內以加強對光纖接頭的保護。對于實施FTTO的寫字樓，或競爭需要的樓宇，可以設置光纖信息面板進行入戶光纜終端，需要開通業務時再通過尾纖跳至ONU。
分路器
光分路器（光纖分路器），也稱為“非波長選擇性光分支器件”，用于實現特定波段光信號的功率分路及再分配功能的光纖器件。
光分路器可以作為獨立的器件在OLT節點、光分配點、用戶接入點使用，也可以置于其他局端配線設施、光分配點和用戶接入點設施內（一體化設計或可插拔式）使用。
c、光分路器部署
光分路器主要分為兩大類：一種是傳統光無源器件廠家利用傳統的拉錐耦合器工藝生產的熔融拉錐式（FBT）光分路器。另一種是基于光學集成技術生產的平面光波導（PLC）分路器。熔融拉錐型分路器和平面光波導分路器的比較如下所示。
光分路器宜選用平面光波導型器件，在低分路比（1×4及以下）情況下可以考慮選用熔融拉錐型器件。
低溫工作環境下推薦使用平面波導型光分路器，不推薦使用熔融拉錐型光分路器。
當由于ONU傳輸距離不同而對光功率分配有特殊需求時，ODN中可采用非均分光的光分路器，此時應選用熔融拉錐型光分路器。
分光器部署和分光方式比較
PON網絡宜采用一級分光，盡量不超過兩級分光。光分路器可適當分散設置，以便盡量靠近用戶。分光點應進一步靠近用戶，設于樓宇交接箱內。

4、光纜規劃
（1）核心層光纜可采用環形、網狀網結構，盡量利舊現有光纜資源，GE及以上IP業務顆粒原則上采用IPover WDM方式承載。新建系統時一對光纖承載帶寬不應低于10GE。
（2）匯聚層光纜應采用環形結構，盡量利舊現有光纜資源，可根據光纜長度、纖芯資源情況和業務需求等因素，原則上采用光纖方式承載，隨著城域數據設備下沉至匯聚層，也可采用IPover WDM方式承載。新建系統時一對光纖承載帶寬不應低于10GE。
（3）匯聚節點至基站光纜為主干接入光纜，應以環形結構為主，在地理?xiàng)l件和光纖資源受限的情況下也可采用鏈形結構。主干接入光纜應根據用戶規模合理設置芯數，原則上新建系統一對芯光纖承載帶寬不應低于1G。
（4）基站至各類客戶段光纜為末端接入光纜，可靈活采用環形、鏈形、星形，根據客戶分布及業務需求，按需規劃光纜芯數。

5、綜合業務接入?yún)^(qū)規劃
節點規劃
綜合業務接入?yún)^(qū)內應合理設置一到兩個綜合業務接入點，若干分纖點。
1）綜合業務接入點：作為綜合業務接入?yún)^(qū)內業務匯聚中心點，應盡量與城域傳送網匯聚節點合設，并優先選擇自有產權或長期租用機房。
綜合業務接入點是主干光纜與配線光纜的交匯點，是光纖物理網的基礎，也是全業務接入?yún)^(qū)的中心。通過設置的ODF進行主干和配線的跳接。
2）分纖點：大樓、小區、配線間、無線基站等用戶端ODF架（盒）的位置稱為全業務接入?yún)^(qū)的分纖點。根據需求合理設置分纖點，原則上應設在基站內，進行基站室內分纖，綜合考慮網絡安全性、建設成本及維護便利性等因素，也可在基站附近進行室內、室外分纖。 6、光纜選型與光纜連接
1）光纜選型
光纜選型在FTTH網絡中，新建的光纜應全部采用G.652單模光纜，在FTTH系統ODN網絡中的光纜，按工作環境分為室外光纜、室內光纜和室內室外兩用光纜：在室外環境下宜選用室外光纜。
在室內環境下除了可以采用YD/T1258 定義的各種結構的室內光纜之外，可以按需求選用懸掛式布線光纜（“8”字形光纜）、骨架槽式光纖帶光纜等，當需要光纜從室外跨入室內時，可選用室內室外兩用光纜直接進入室內。
2）光纜連接
光纜連接包括兩種方式：固定連接和活動連接。
固定連接可以采用兩種技術：熔接和機械接續（冷接）。固定連接可以減少ODN的跳接點，減少光通道損耗；活動連接則更有利于光纜靈活配線。
ODN 的光纜段間也可采用活動連接，但要嚴格控制活接頭數量，從OLT 至單個ONU之間的活接頭不應超過7 個。
3）光纖接頭的分類：
按結構不同分為：FC（圓頭螺口）、SC（方頭插拔）、ST（圓頭卡口）、LC（小型長方頭插拔）等等。
按插針端面分類：APC（8°角斜面形狀物理接觸）、UPC（超拋光物理接觸）、PC（球面狀物理接觸）、EUPC（增強超拋光物理接觸）等。
活動連接器的光纖端面一般采用UPC型；如FTTx網絡承載CATV模擬電視信號，則所有光纖連接器要求采用APC型端面。

四、網管整體方案
1、PON網管功能定位
.引入PON系統后，網絡管理維護面臨新的問題：
.由于接入點下移導致接入點數量增加，大量寬帶設備設置在樓道、有源交接箱等位置；
.業務從單一業務向多業務轉變，業務管理更加精細化；
.光纜網絡的維護量增加等等。
因此，在建設PON光接入網時需要同步集中建設新建PON設備的EMS網管系統，實現對PON網絡的集中監控、集中操作，對PON系統的OLT，并對內置在ONU中的話音處理模塊和數據業務處理模塊進行集中統一管理；同時提供告警、性能等信息的收斂功能。合肥三網訊聯科技提供高性價比的三網合一業務，提供OLT，光貓，融合光貓，軟路由，AP等設備，旨在提供優質產品和服務同時節省酒店通信開支費用，降低運營成本。歡迎廣大客戶咨詢洽談相關業務。也歡迎各工程商合作共贏。我們提供方案設計，產品，安裝，售后，技術支持一攬子服務，解決您的后顧之憂。
