上聯口 （以太網口） |
端口數 |
4 |
|
電 口 (RJ45) |
4個10/100/1000M 自適應 |
|
|
SFP 接口 |
4個 1000M |
|
|
PON 接口 |
端口數 |
4 |
|
物理接口 |
EPON SFP |
|
|
接口類型 |
1000BASE-PX20+. PX20+++ |
|
|
最大分光比 |
1:64 |
|
|
管理口 |
CONSOLE |
本地管理（串口） |
|
帶外/帶內管理網口 |
遠程和本地管理 |
|
|
DDR |
512M |
|
|
FLASH |
16M |
|
|
供電 |
AC: 100V-240V AC 47/63Hz |
|
|
最大功率 |
<48W |
|
|
工作環境 |
工作溫度 |
-20°~75°C |
|
儲存溫度 |
40°~ 85°C |
|
|
相對濕度 |
5-90% |
|
|
網管方式 |
命令行(CLI), WEB, SNMP/NMS |
|
主要能力 |
1、端口狀態，性能監測，配置管理 |
|
2、L2交換配置管理:VLAN,端口鏡像 |
|
|
3、PON側配置：DBA帶寬分配、ONU認證，CTC 3.0相關功能
|
|
|
4.告警功能，CTC 3。告警,ONU上下線告警,系統異常告警 |
|
|
5、系統日志 |
|
|
6、協議的支持：RSTP/MSTP,DHCP,IGMP |
|
|
L2/3交換路由部分 |
支持端口 VLAN(tagged/untagged),VLAN 轉換,QinQ,協議VLAN |
|
支持RSTP快速生成樹,MSTP多生成樹協議 |
|
|
支持MAC地址相關功能，靜態MAC配置，黑洞MAC地址表 |
|
|
支持端口性能統計，支持1 5分鐘/24小時統計 |
|
|
支持端口鏡像 |
|
|
支持ACL包過濾 |
|
|
支持QoS,基于端口,MAC,VLAN,COS等等 |
|
|
支持風暴抑制 |
|
|
支持組播管理(snooping/proxy),1K地址池 |
|
|
支持端口鏈路匯聚 |
|
|
支持靜態路由 |
|
|
支持512條主機路由 |
PON口模塊選擇：
PON口模塊我們區分為PX20+ PX20++ PX20+++三個類型PX20+發光功率 0~5db之間 傳輸距離20KM 適用于一級分光
PX20++發光功率 3~6db之間 傳輸距離20KM 適用于二級分光PX20+++發光功率 6.5~7.5db 傳輸距離20KM 適用于三級分光
分光器選擇：
標準分光器衰減標準
(1分2 -3.4db)
(1分4 -7.8db)
(1分8 -10.7db)
(1分16 -14.8db)
(1分32 -17.8db)
(1分64 -22db)
一級分光建議不低于1分8，二級三級可以隨意接。只需要保證末端衰減在正常范圍值。-7db~-25db

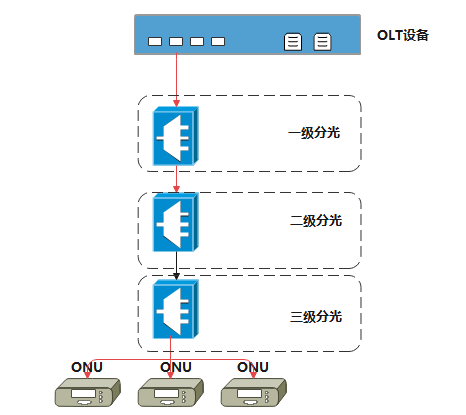

以上圖為例，假設我們用的是1個+的模塊，發光功率+3db左右，一級分光用1分8，線路衰減正常的情況下，就可以得出末端衰減值為
(+3db) +(-10.7db)=-8db左右
假設我們做二級分光的組網，全部以1分8分光器來算，線路正常情況(+3db) +(-10.7db)+(-10.7db)=-19db左右
由此總結，我們在做組網的時候，并不是光模塊發光越強越好，需要根據組網環境去選擇更為適合的
