校園網全光網絡(POL)技術方案

一. 全光網絡方案介紹

整體校園網按照點到多點星型三層拓?fù)浣Y(jié)構，千兆接入、千兆骨干;光網絡終端進入機房時，按照一教室或多功能室一終端的方式部署。學校所有業務系統都集中在數據中心機房進行統一管理。先進的技術解決方案，滿足智能校園應用的需求，確保5年內不落后。

核心和訪問設備被設計為活動的。匯聚層被設計成無源光網絡。核心層采用OLT，接入層采用ONU，匯聚層采用無源ODN設備組網。

教室、機房、未來教室、圖書館等功能密集區域，采用光纖直接進入教室，支持PoE的24口大尺寸光網絡終端覆蓋校園網、電子類卡、投影設備、視聽設備、視頻監控、教學廣播、錄音廣播系統的無線覆蓋和接入要求。完全符合教育主管部門對使用教室信息點的要求;

普通功能室為中等密集，光纖直接進入各功能教室。支持POE的8口中規格光網絡終端，滿足辦公、電話、無線覆蓋、門禁、PC、校園無線接入等需求。

走廊、樓梯、操場、校園周邊等室外區域?yàn)榈兔芏葏^(qū)域，采用光纖到壁掛式機柜或弱電機柜，支持PoE的24口大尺寸光網絡終端，實現視頻監控、無線AP覆蓋和校園無線接入。

學校的教學、辦公、視頻監控等業務系統統一在校園光網絡中，各業務系統集中在學校數據中心機房管理。

安防系統包括攝像頭、門禁、門禁在光網絡中做網絡隔離，控制和管理系統設置在校園安防中心;

可對網絡進行控制，為中小學校配置不同規格的出口防火墻;

匯聚層采用單模光纖，室內光纖采用蝶形增強電纜。

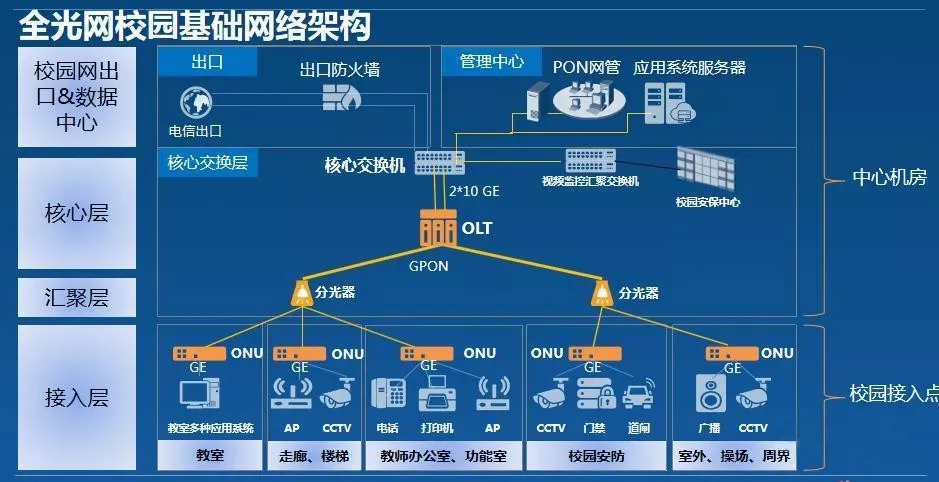

網絡架構圖：

二. 方案選擇論證

目前在學校網絡建設中，有兩種方案:傳統的交換網方案和光網絡方案。下面是兩種方案的優缺點對比:

在教室場景中，比較了全光GPON接入方案和交換機光纖接入方案。

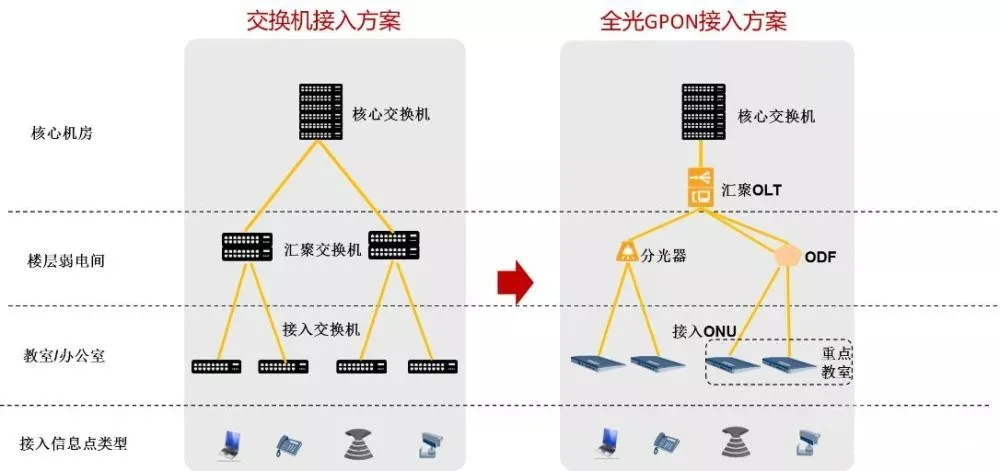

對比組網如下圖所示：

根據上述組網方案，結合各方案的特點，得到以下兩種方案的光纖到機房的對比表，以及交換機接入方案和全光GPON接入方案的優缺點。

三. 光網絡的優點

平面層大大節省了中間交換機的主設備部署。采用全光網絡，數據配置只需在OLT上，數據直接發送到ONU。ONU的形式多樣，可以適應不同的場景，一根光纖多業務，集中管理，易于維護。

整個過程光纖化，無需光電轉換操作，接線施工簡單。

無源替代有源，“0”故障;

成本優勢，全光網絡組網簡單，設備成本和線路成本遠低于傳統組網;

全光纖，安全性提升，數據不會被盜;

光纖代替銅線，無100M限制，無干擾，光電轉換少，視頻流不會滯后;

網絡升級更快，只需本地OLT升級。

四. 網絡升級

針對核心教室業務系統多、教學設備技術更新快、帶寬需求增加等特點，為了保證教室業務現有帶寬需求，為后續業務拓展預留空間，核心教室ONU設計為不使用分光計進行光的分裂，使用光纖通過OLT，使每個教室ONU只能享受2.5G帶寬。
非核心教室的功能用房采用劈層方案。光譜儀部署在地板匯聚柜中。每臺光譜儀的最大個數為8個ONU，最大并發數可以保證每臺ONU的帶寬不小于300M(由于網絡流量突發，每臺ONU的實際帶寬大于計算結果)。

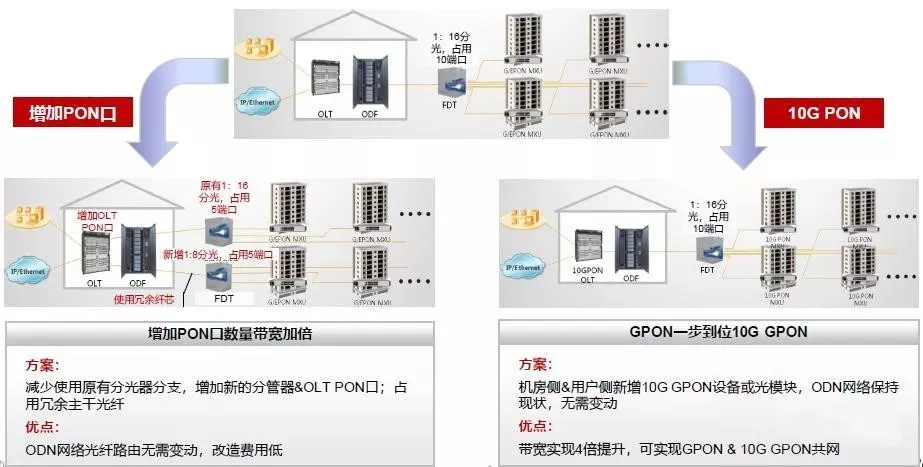

如果未來對帶寬的需求更大，可以通過以下方式進行帶寬擴展，足以滿足智能校園的應用需求，并保證5年內不落后。
方案1。調整分光器下的ONU個數，增加分光器:
例如:原拆分機掛8個ONU，每個ONU分配的帶寬為312.5m: ONU帶寬/單位=2500/8= 312.5m;
當升級帶寬為600M時，可以將分配器數量減少到4個，并將分配器數量增加一倍。ONU帶寬/設置= 2500/4 = 625;
方案2。OLT設備與ONU直連，路上不拆分，滿足特殊場景下大帶寬業務接入需求，最大帶寬接入容量可達2.5G。

方案3、通過更換OLT的PON板與ONU上行光模塊，將接入層帶寬從千兆升級至萬兆：OLT的GPON板更換成10GPON板，ONU上行GPON光模塊更換為10GPON光模塊，這樣的話可以將網絡帶寬平滑升級至10G在不改變布線系統的前提下。
