技術文章---全光網絡一體化熔纖盤如何安裝？

現在酒店弱電系統，使用全光網絡來做的越來越多了，且我相信以后光網絡一定是未來趨勢。不管多大的弱電項目，亦或是家庭網絡，以后都會使用光纖。光纖的技術非常成熟，成本也很低，相對于現在的銅纜，光網絡方案有很多優勢，比如傳輸?shù)膸捜萘看?，可以長距離傳輸，衰減小，安全性高，使用壽命長等。對于銅電方案，中間交換數據的是交換機，而光網絡是無源分光器，那么對于多數纖芯的光纜如何在光纖熔接盤安裝，我們來說一下。

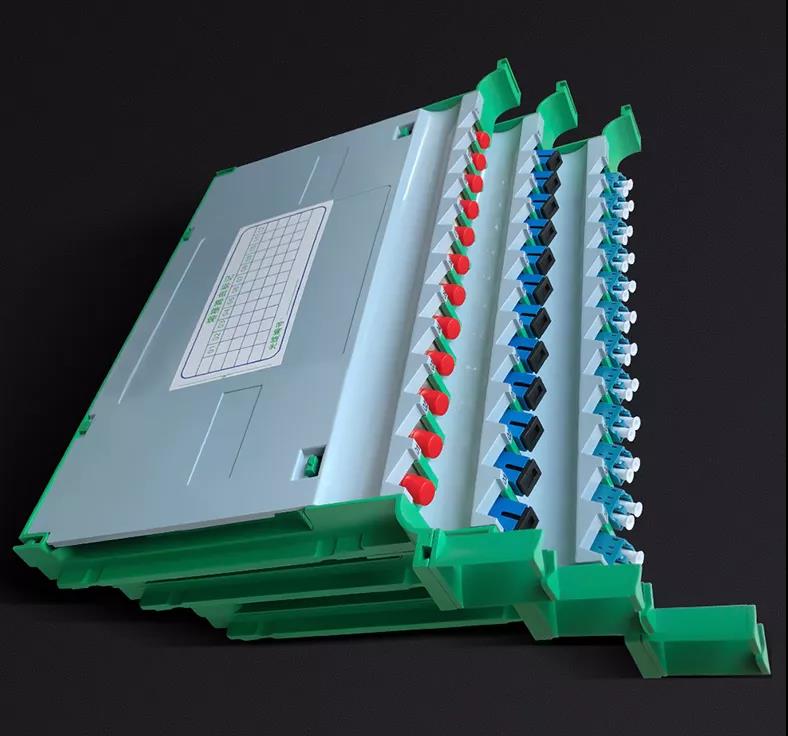

一體化托盤又叫一體化熔纖盤，用于光纖的熔接、分支；蓋可翻轉，盤可疊加，擴大容量，安裝、使用及為方便。

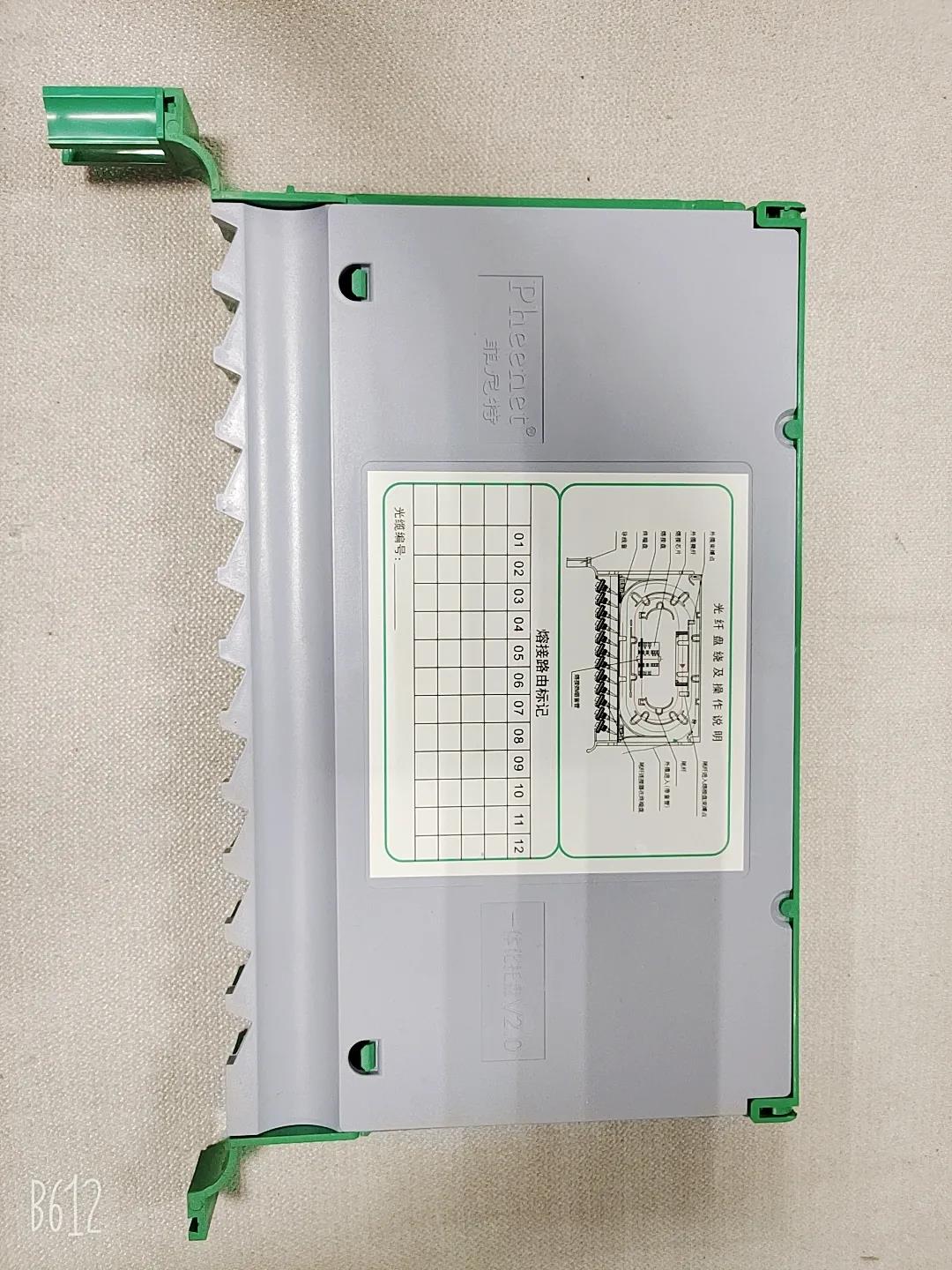

下面我們舉例如何組裝一體化熔纖盤，首先我們拿到一組空盤。

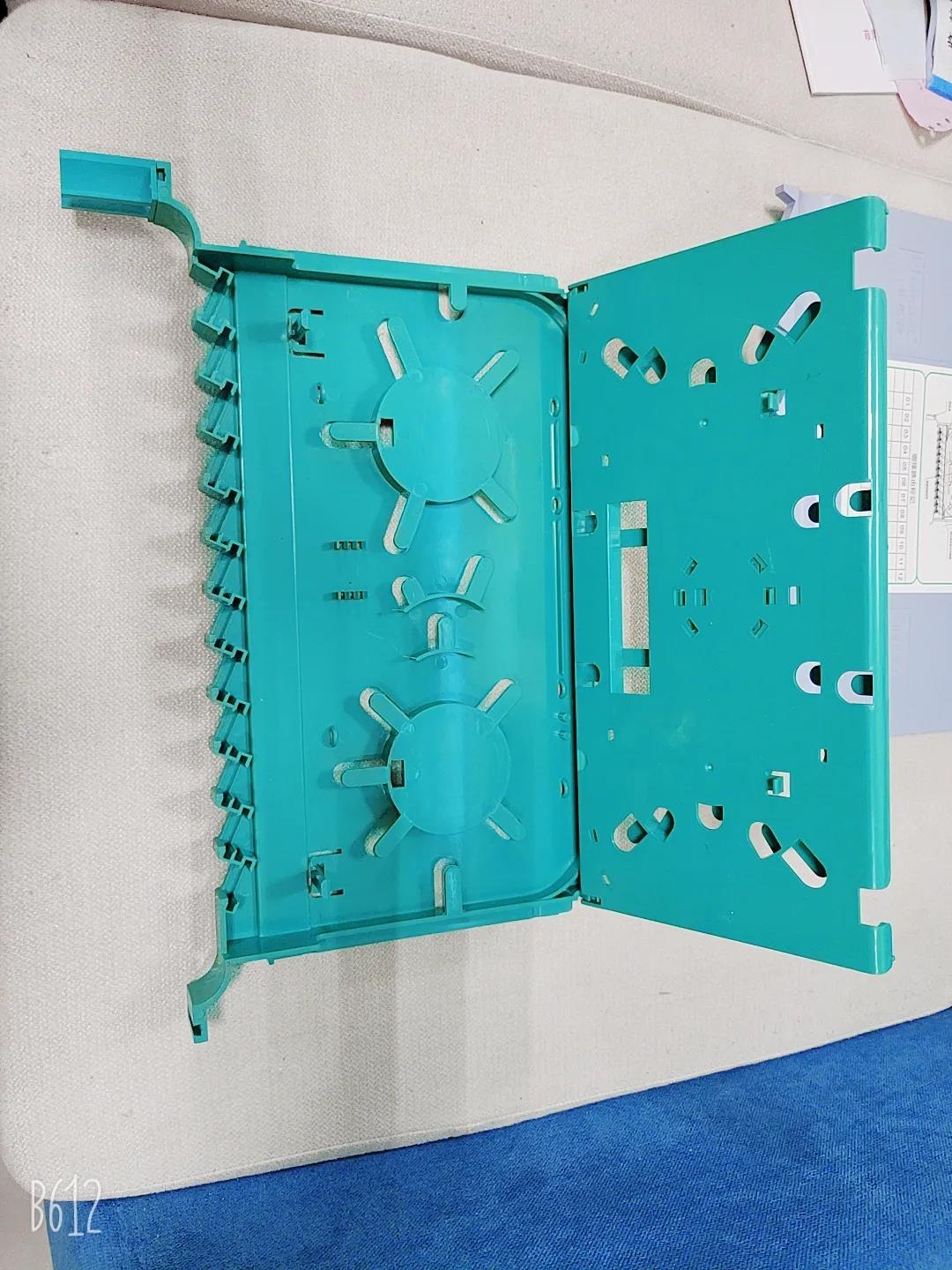

打開上蓋，如下：

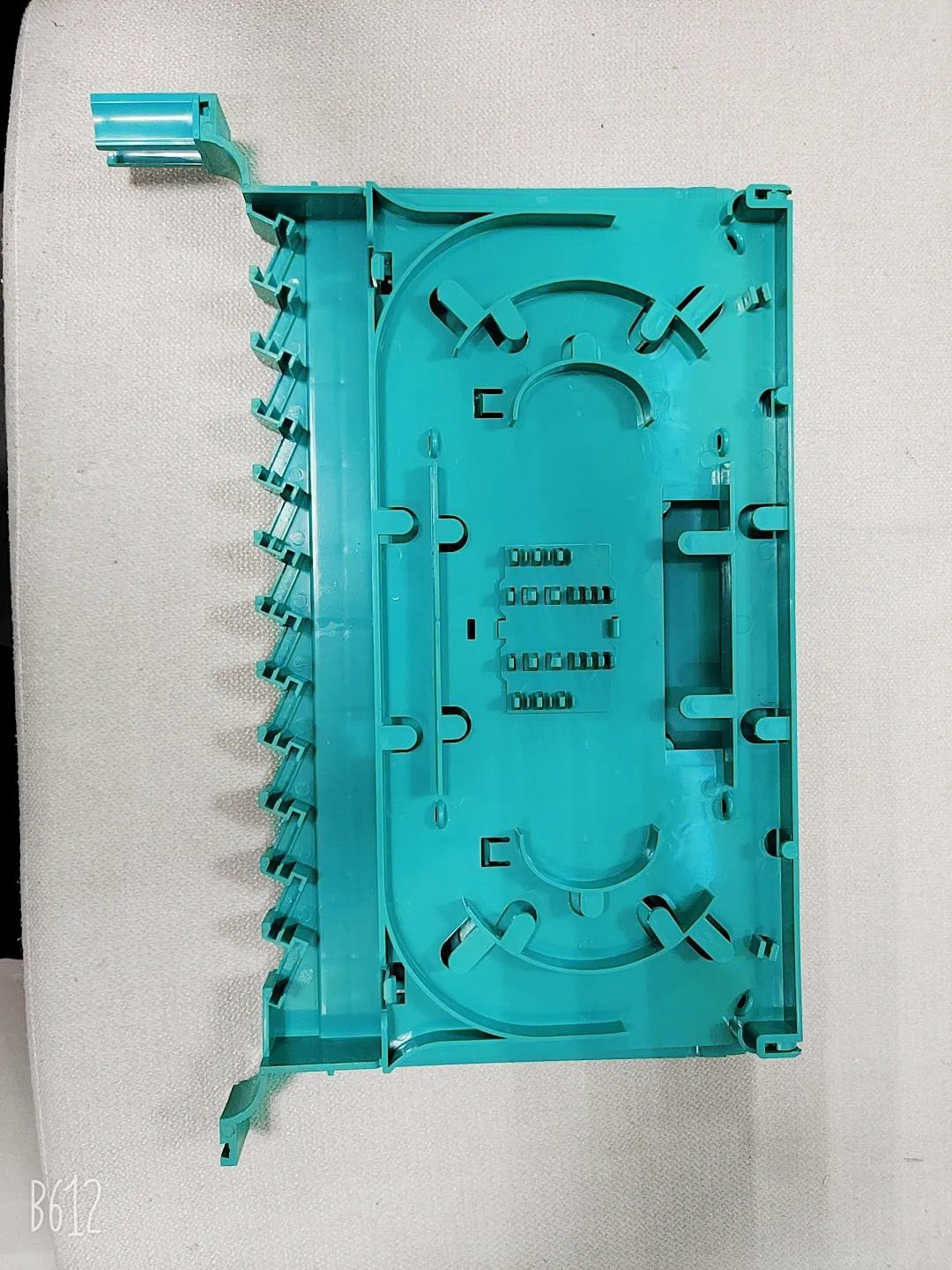

臨時去掉中間蓋板。

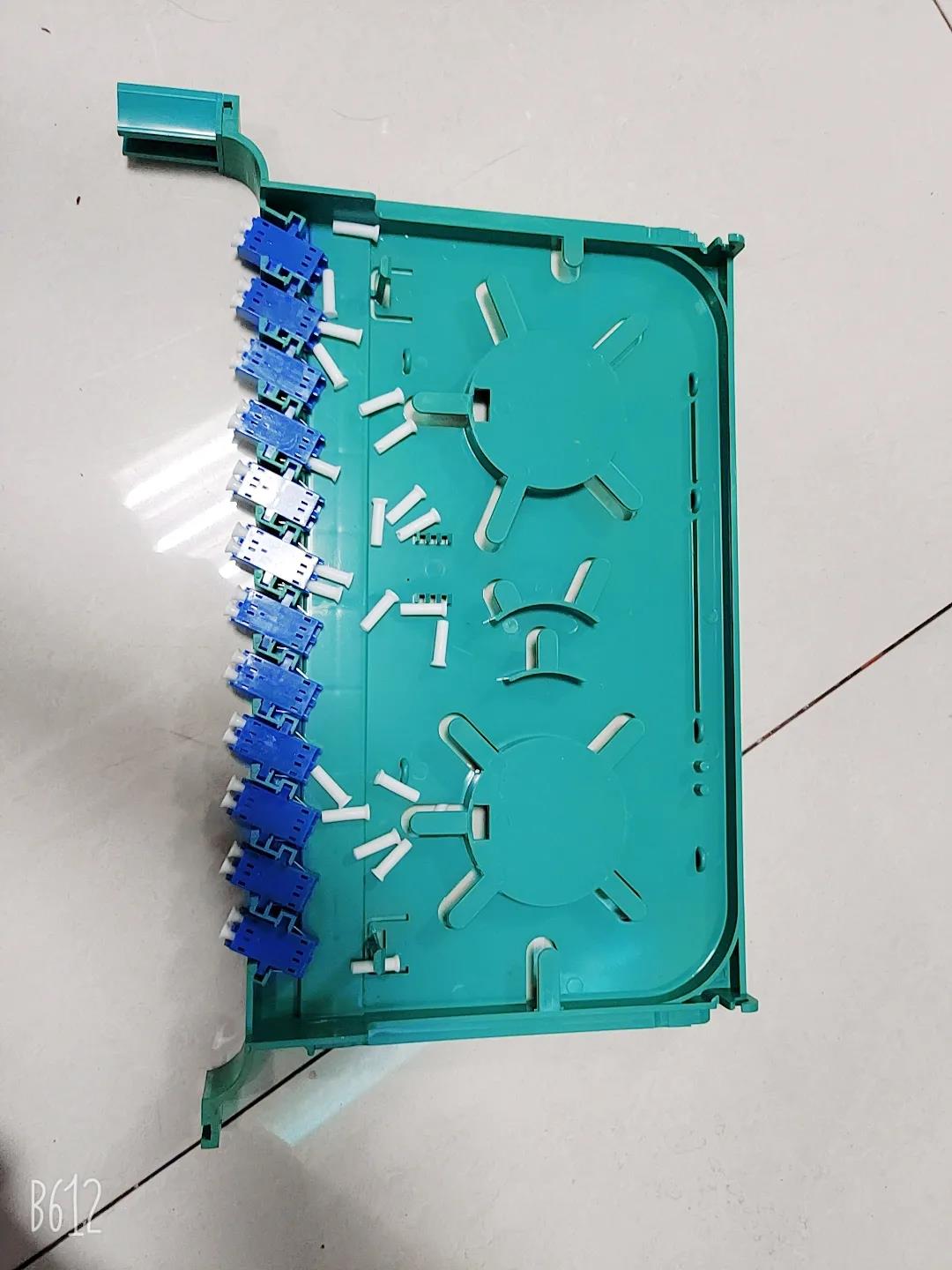

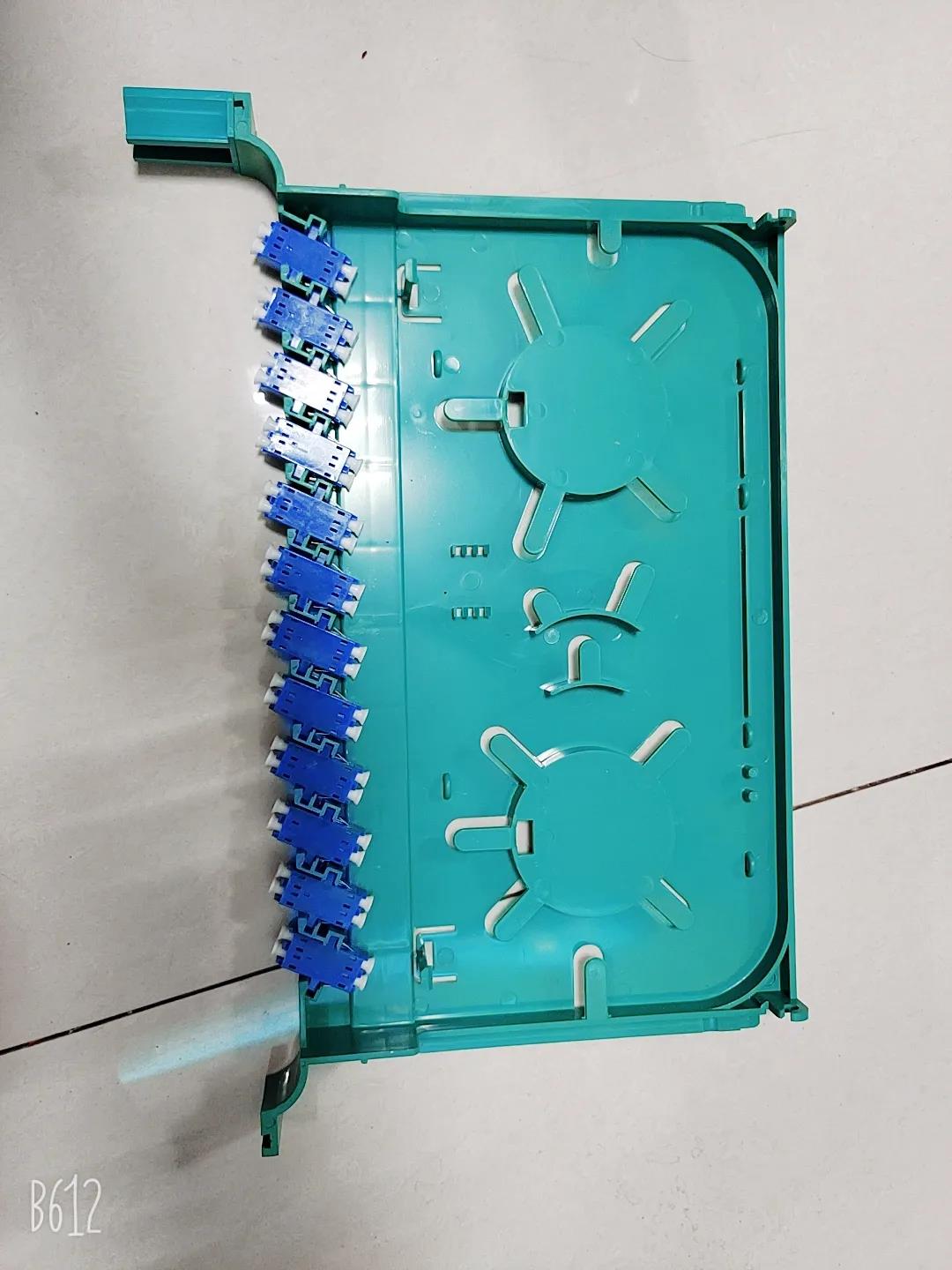

安裝LC光纖耦合器，注意金屬卡子超內。

去掉內部防塵帽。

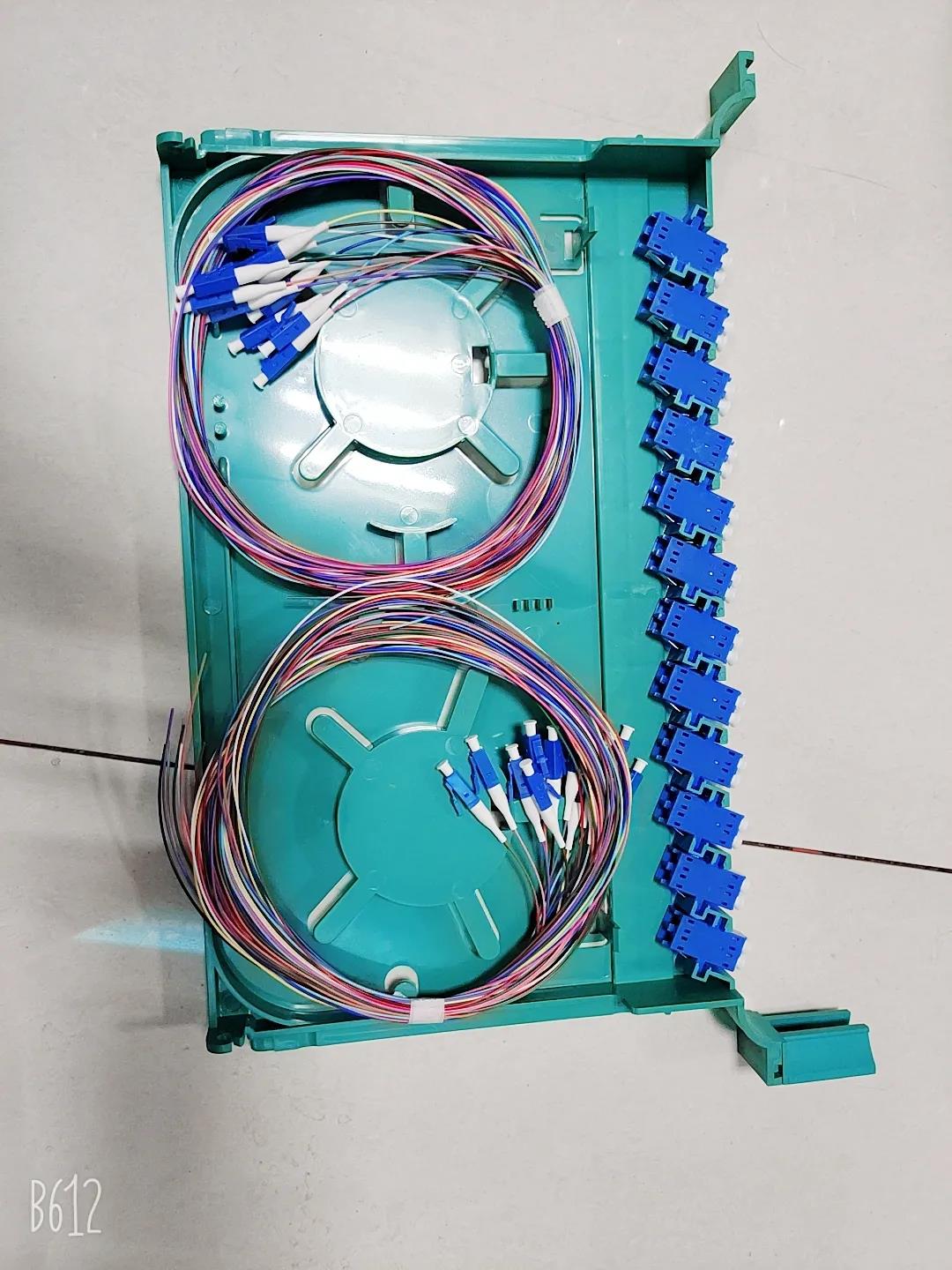

準備好兩束LC束狀尾纖，因?yàn)長C光纖耦合器屬于雙工器件，一組一體化熔纖盤可達24芯。

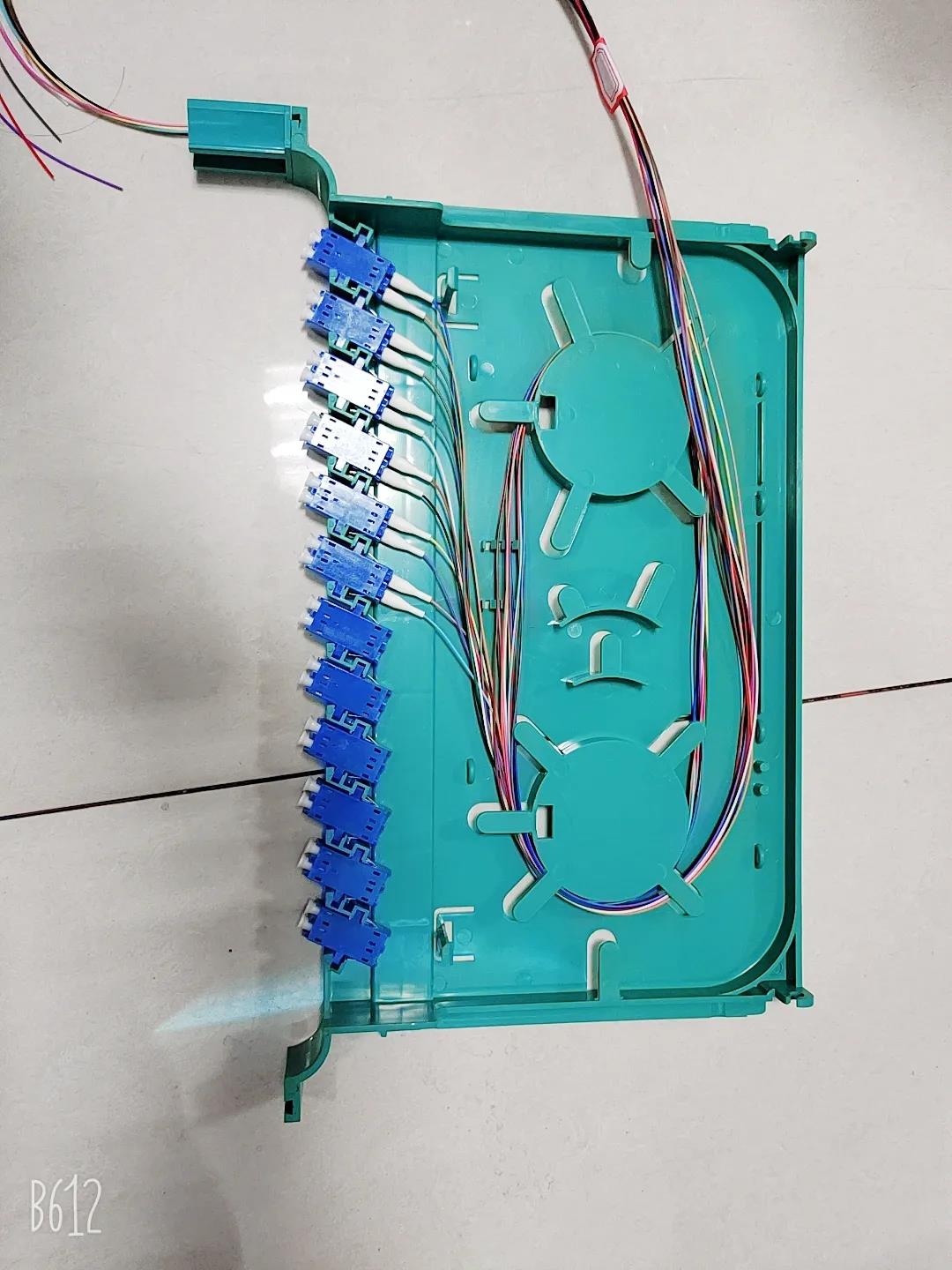

按照國際色譜順序依次插入束狀尾纖，藍、橙、綠、棕、灰、白、紅、黑、黃、紫、粉紅,淺綠；

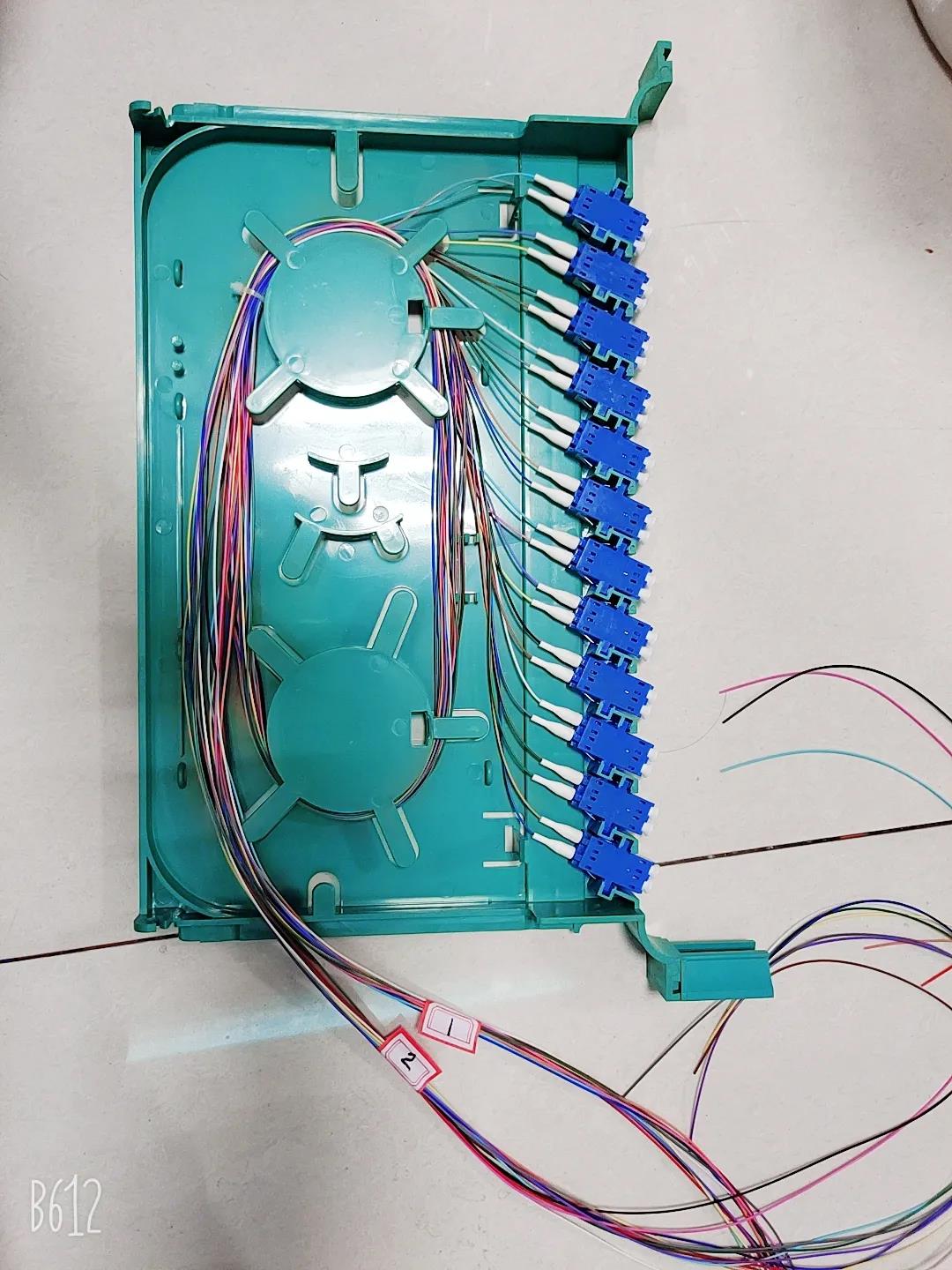

第二組束狀尾纖也按色譜順序安裝，記得用標簽做好1、2束記號。（一般左側為第一束，右邊為第二束。）

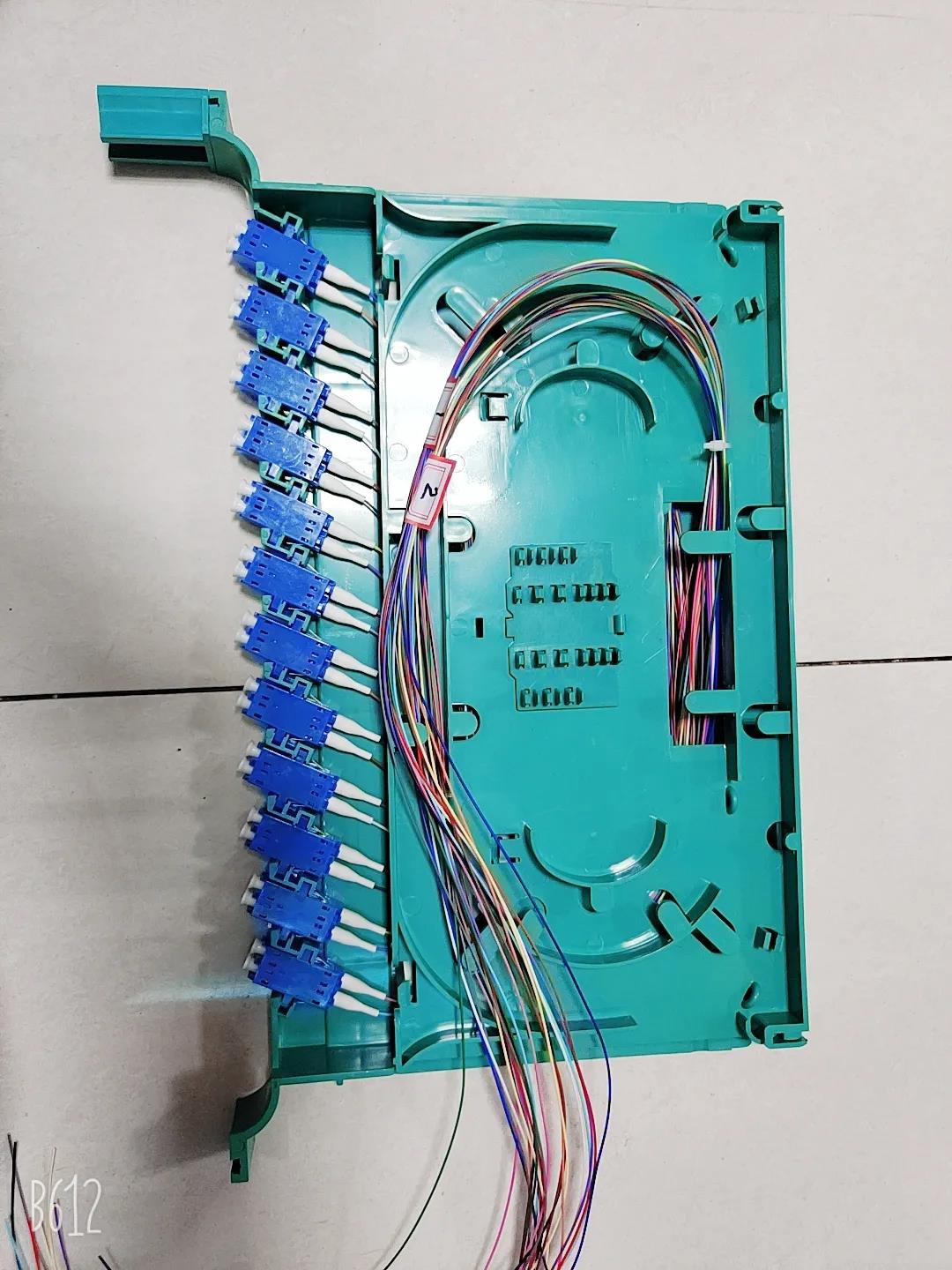

以下準備盤纖，可以將第一束和第二束尾纖剪齊。

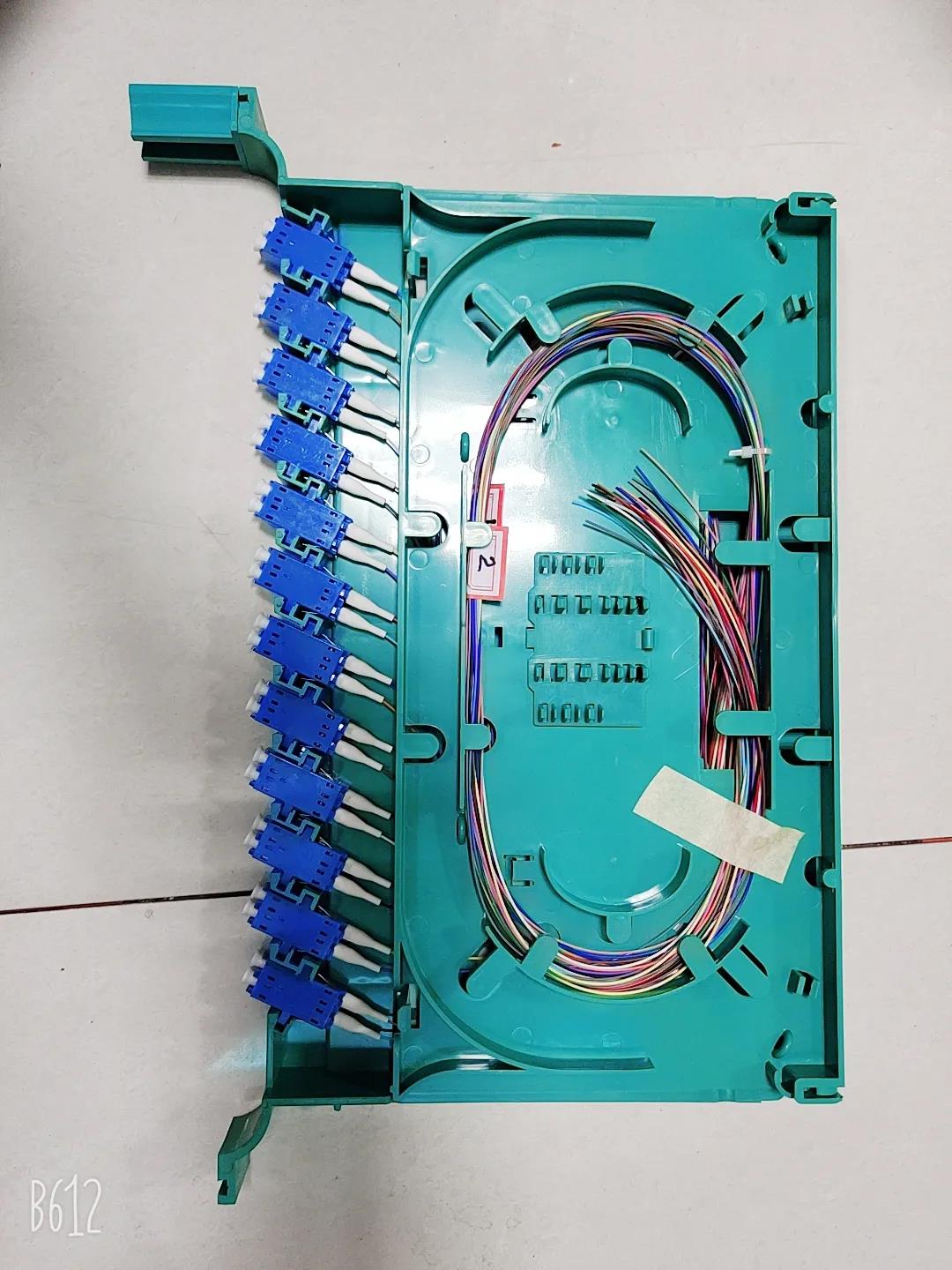

臨時盤纖。用膠帶固定住以防散亂。

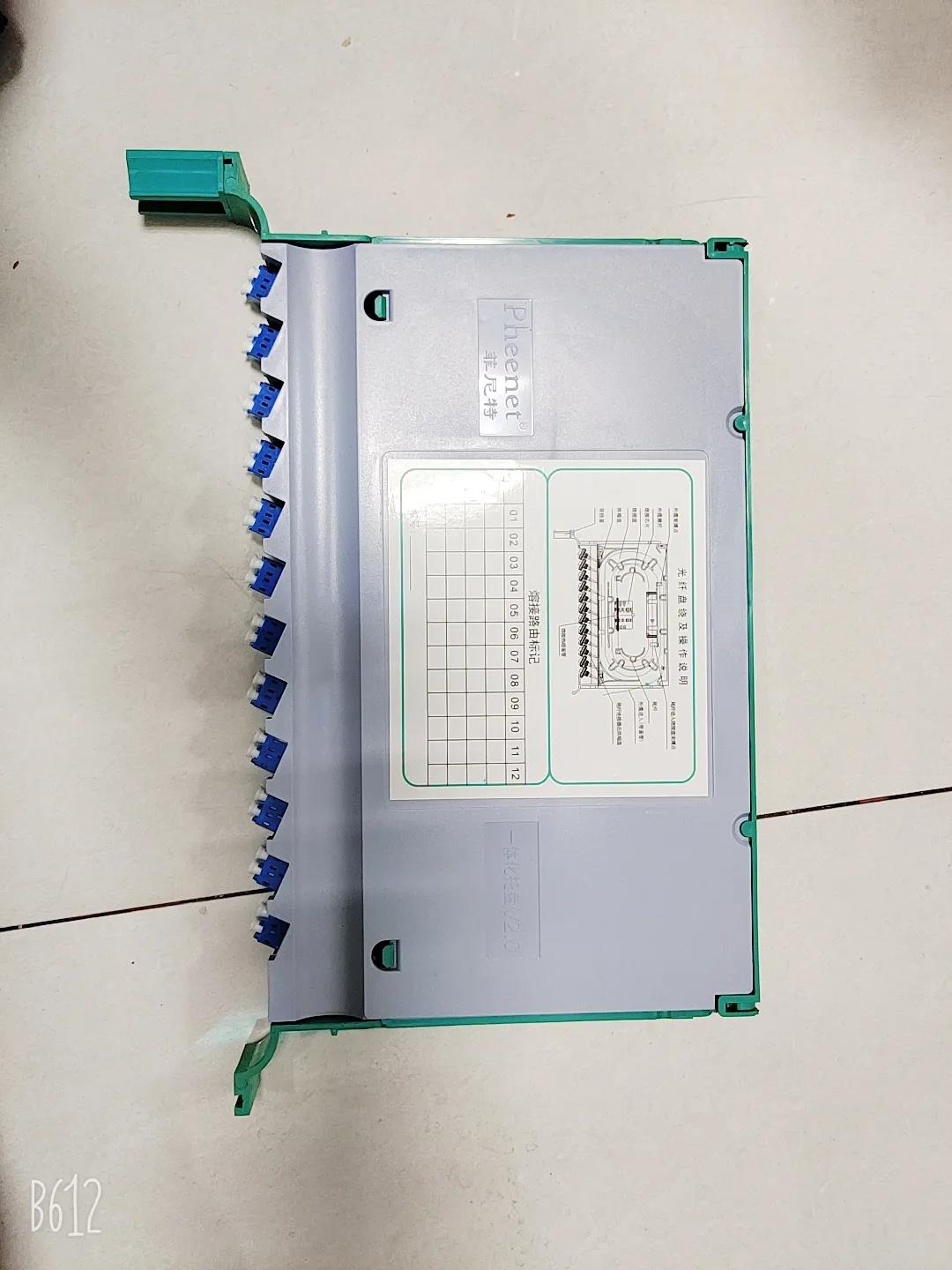

準備好后，把上蓋扣上。注意兩個卡子是否固定牢固。
到此，一體化熔纖盤安裝完畢，直接放進光纖配線架ODF中即可。
